Історія Палацу Рад в Москві
Ви напевно багато чули, про нереалізовані довоєнних архітектурних планах в Москві. Але ж допустимо не будь війни ми б зараз багато чого з цього бачили на вулицях Москви. Давайте подивимося, як це міг би виглядати найефектніший з них.
Московський Палац Рад - один з найвідоміших нереалізованих архітектурних проектів в історії. Величезне (найбільше і найвища в світі) будівля, яке повинно було стати символом переможного соціалізму, символом нової країни і нової Москви. Цей проект вражає уяву і в наші дні. Ця будівля оспіване в багатьох творчих творах будувалося для того, щоб після перемоги Світовий Революції в його стінах прийняти до складу Радянського Союзу ... останню республіку. І тоді весь світ буде одним Союзом Радянських Соціалістичних Республік.
Зі сторінок книг перед нами постає гігантське інфернальне будівля - трьохсотметровий багатоярусна вежа, яка служить постаментом для гігантської стометрової статуї Леніна. Статуя настільки величезна, що в голові у неї поміщається зал засідань (зал, в якому відбудеться та сама урочиста церемонія). При цьому, гігантський Ілліч не завмер нерухомо - його гігантська рука завжди вказує на Сонце, для цього найбільшу в світі статую обертають величезні електромотори ...
Перебуваючи при здоровому розумі і тверезій пам'яті, ніхто з радянських архітекторів не планував розміщувати в голові Леніна зал засідань і змушувати статую обертатися навколо своєї осі слідом за сонцем. Але статуя Леніна, дійсно мала стати найбільшою в світі статуєю. Та й величезним електромоторам в проекті теж місце знайшлося - вони повинні були бути встановлені в трюмі Великої зали і з їх допомогою в цьому залі на 22 тисячі осіб змінювалися б майданчика. Вражають і розміри будівлі - загальна висота 416.5 метрів, обсяг - сім з половиною мільйонів кубічних метрів (три піраміди Хеопса!). Ідею будівництва Палацу висловив 30 грудня 1922 на Першому з'їзді Рад Сергій Миронович Кіров (цей з'їзд знаменитий не тільки цим, на ньому ще було оголошено про створення Союзу Радянських Соціалістичних Республік). Зрозуміло, така ідея не могла не знайти найширшу підтримку серед делегатів з'їзду - ще б пак, новий символ нової країни!
Але до реалізації цієї ідеї вдалося приступити лише майже десять років по тому - в 18 червня 1931 року в газеті "Известия" було оголошено відкритий конкурс на кращий проект Палацу. У тому ж році, 5 грудня був підірваний Храм Христа Спасителя - символ старої Росії, місце якого повинен був зайняти символ Країни Рад. Храм було видно практично з будь-якої точки Москви початку тридцятих, новий архітектурний символ повинен був бути видно з будь-якої точки оновленої Москви недалекого майбутнього. У 1931 році був створений і спеціальний урядовий орган Рада будівництва Палацу Рад (щоб не повторювати двічі одне й те саме слово в одному назві його часто називали просто Рада Будівництва). При цьому Раді був постійний архітектурно-технічний комітет, в який входили видатні діячі культури тих років - Горький, Мейєрхольд, Луначарський. Крім того, в діяльності Ради брав активну участь Генеральний Секретар ЦК ВКП (б) І. В. Сталін.
Клікабельно 1800 рх
У конкурсі набралося 270 учасників - від простих громадян, що мають невиразні уявлення про архітектуру до професійних архітектурних бюро. На частку простих громадян довелося, до речі, 100 ескізних проектів. А серед професіоналів 24 були іноземцями, серед яких був і знаменитий Ле Карбюзье. Велика частина представлених проектів або не відповідала представленим вимогам або просто не витримувала ніякої критики. В результаті у фінал конкурсу вийшли п'ять груп архітекторів, серед яких була і група Бориса Михайлович Иофана. 10 травня 1933 року Рада нарешті визначив переможця. У цей день вийшло таке рішення Ради:
1. Прийняти проект тов. Иофан Б. М. в основу проекту Палацу Рад. 2. Верхню частину Палацу Рад завершити потужної скульптурою Леніна величиною 50-75 метрів з тим, щоб Палац Рад представляв вид п'єдесталу для фігури Леніна. 3. Доручити тов. Іофаном продовжити розробку проекту Палацу Рад на основі цього рішення з тим, щоб при цьому були використані кращі частини проектів і інших архітекторів. 4. Вважати можливим залучення до подальшої роботи над проектом і інших архітекторів.
Пункт 4 був прийнятий негайно - до участі в проекті були залучені архітектори В. Гельфрейх і В. Щуко. Проект Иофана не відразу прийняв той вигляд, який знайомий всім любителям архітектури сталінської епохи. Найперший ескіз в 1931 році виглядав так:
Як бачите, замість однієї величезної вежі з Леніним на вершині, цілий комплекс будівель. Вежа, втім, вже є. Але її вінчає НЕ Ілліч, а звільнений пролетар з факелом.
А це вже не ескіз, а більш детальна версія проекту Иофана, датована все тим же один тисяча дев'ятсот тридцять один роком:
У 1932 році Палац Рад від Иофана стає трохи більш схожим на фінальний проект:
Уже майже фінальна версія, датована 1933 роком, але все ще без Ілліча, з звільненим пролетарем на даху:
Проект приймає все більш знайомий вид:

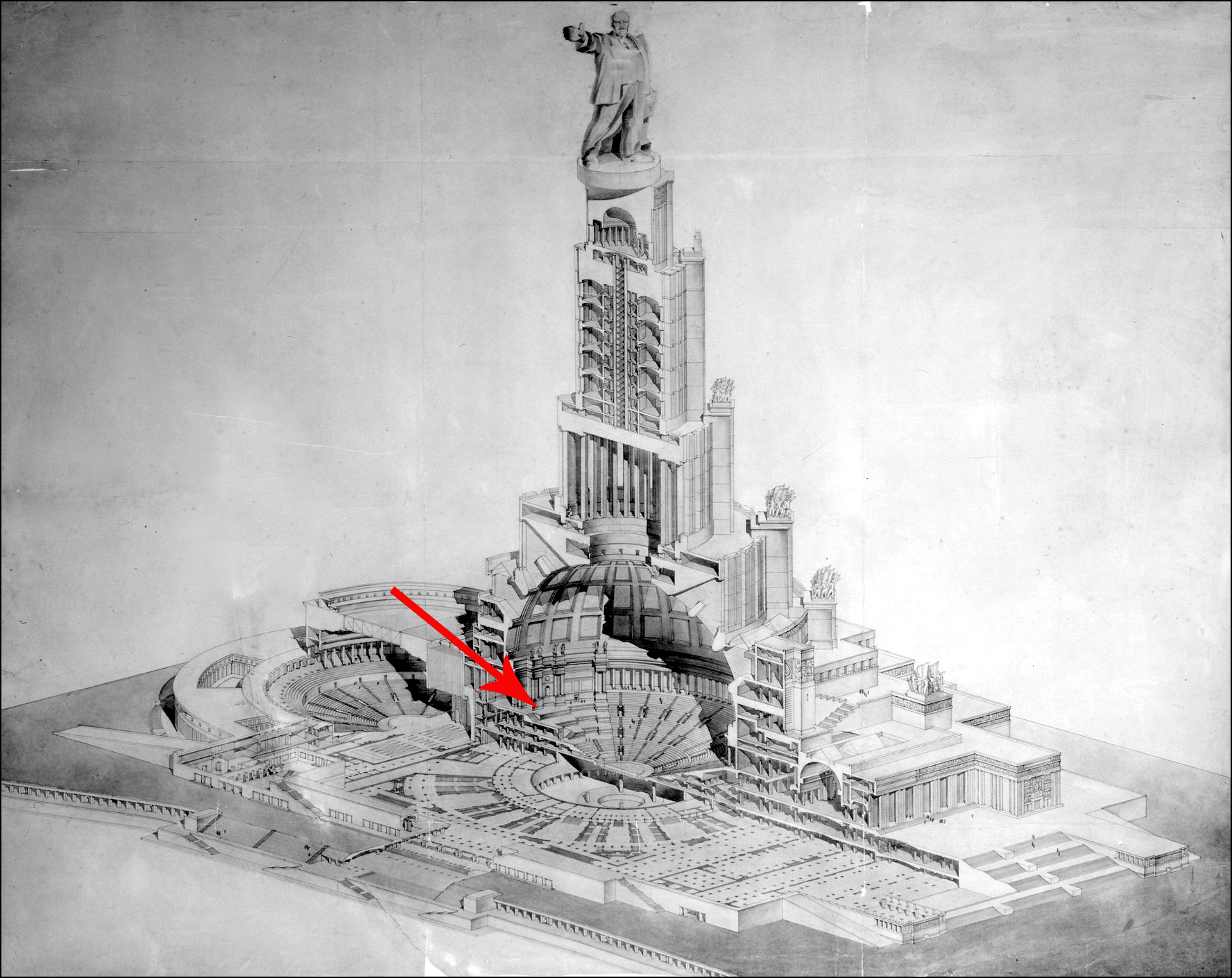

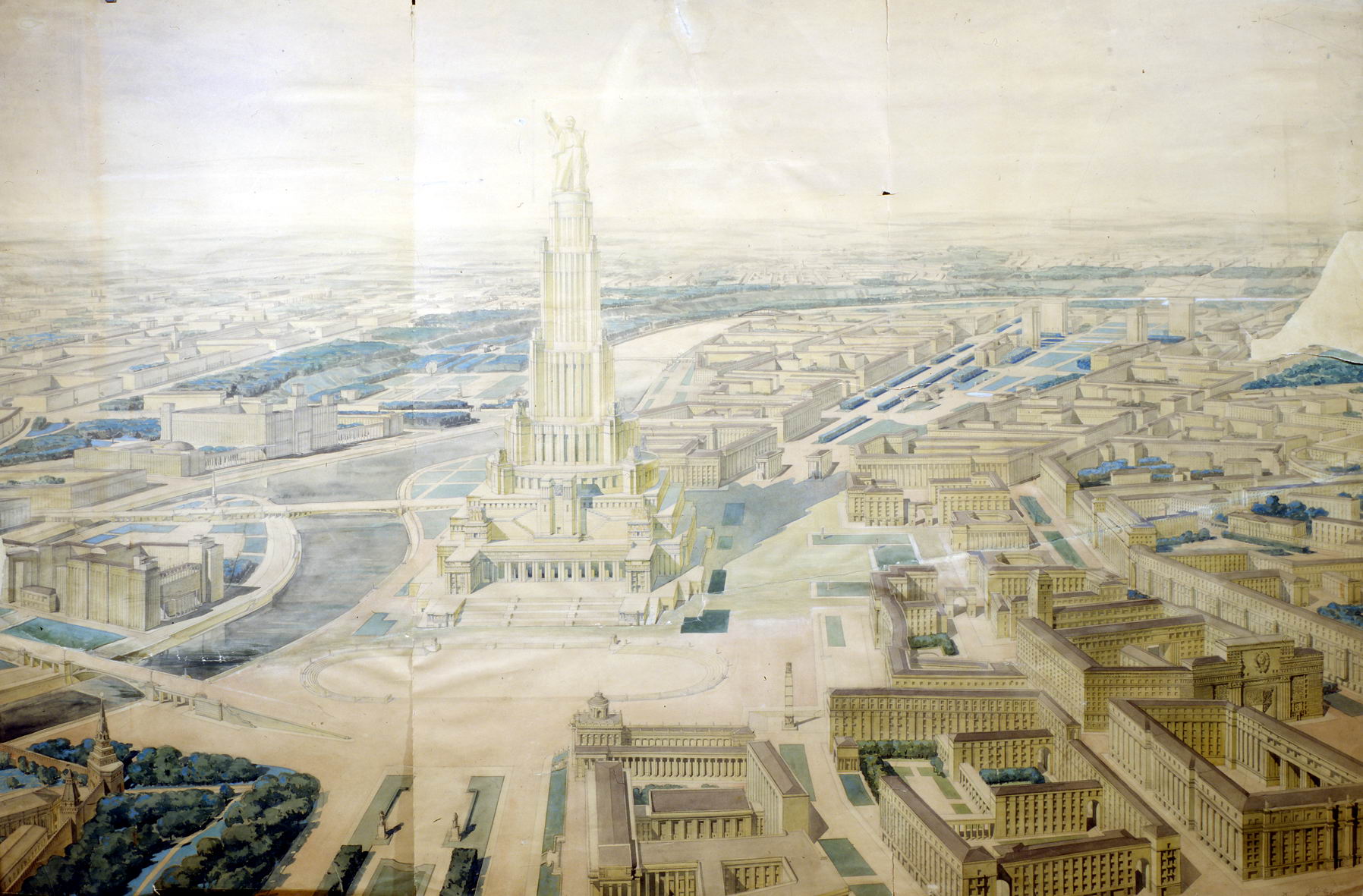

І ось нарешті остаточний варіант, затверджений в 1939 році:
Ідею використовувати будівлю як гігантського постаменту для гігантської статуї Леніна належить італійському архітекторові А. Бразіні, одному з учасників конкурсу. Борису Іофаном зовсім не подобалася думка про те, що його творіння буде всього-на-всього постаментом, він наполягав на тому, щоб статую встановили нема на вершині будівлі, а перед ним. Але, з начальством не посперечаєшся. Роботу над гігантською статуєю заввишки 100 метрів і вагою в шість тисяч тонн доручили С. Меркурова, прикрасити канал імені Москви фігурами Леніна і Сталіна. Надалі ми розповімо вам про те, яким міг би бути Палац Рад і про те, що встигли побудувати. А поки пропонуємо вашій увазі галерею проектів Палацу, які не пройшли конкурс: Армандо Бразіні
Пропоную Вашій увазі проекти, які мені вдалося знайти в мережі, а так само в книзі Д.Хмельніцкого «Архітектура Сталіна: психологія і стиль»
2.Армандо Бразіні. Конкурсний проект Палацу Рад 1931 р
3.Армандо Бразіні. Конкурсний проект Палацу Рад 1931 р
4.Г.Красін, А.Куцаев. Конкурсний проект Палацу Рад 1931 р
5.Боріс Иофан. Конкурсний проект Палацу Рад 1931 р
6.Боріс Иофан. Конкурсний проект Палацу Рад 1931 р
7.Генріх Людвіг. Конкурсний проект Палацу Рад 1931 р
8.Алексей Щусєв. Конкурсний проект Палацу Рад 1931 р
9.Гектор О. Гамільтон.Конкурсний проект Палацу Рад 1931 р
10.Іван Жолтовський. Конкурсний проект Палацу Рад 1931 р
11.Каро Алабян, Володимир Сімбірцев. Конкурсний проект Палацу Рад 1931 р
12.Ле Корбюзьє, П'єр Жаннере. Конкурсний проект Палацу Рад 1931 р
13.Моісей Гінзбург. Конкурсний проект Палацу Рад 1932 р
14.Ніколай Ладовскій.Конкурсний проект Палацу Рад 1932 р
15.Леонід, Віктор і Олександр Весніни. Конкурсний проект Палацу Рад 1932 р
16.Ілья Голосів. Конкурсний проект Палацу Рад 1932 р
17.Іван Жолтовський, Георгій Гольц. Конкурсний проект Палацу Рад 1932 р
18.Каро Алабян, Георгій Кочар, Анатолій Мордвинов. Конкурсний проект Палацу Рад 1932 р
19.Брігада Васі (керівник олександр Власов). Конкурсний проект Палацу Рад 1932 р
20.Владімір Щуко, Володимир Гельфрейх. Конкурсний проект Палацу Рад 1932 р
21.Анатолій Жуков, Дмитро Чечулин. Конкурсний проект Палацу Рад 1932 р
22.Боріс Иофан. Конкурсний проект Палацу Рад 1932 р
23.Боріс Иофан. Конкурсний проект Палацу Рад 1933 р
24.Боріс Иофан. Конкурсний проект Палацу Рад 1933 р
25.Каро Алабян, Анатолій Мордвинов, Володимир Сімбірцев, Яків Додіца, Олексій Душкін. Конкурсний проект Палацу Рад 1933 р
26.Іван Жолтовський, Олексій Щусєв. Конкурсний проект Палацу Рад 1933 р
27.Владімір Щуко, Володимир Гельфрейх. Конкурсний проект Палацу Рад 1933 р
28.Леонід, Віктор і Олександр Весніни. Конкурсний проект Палацу Рад 1933 р
А що було на місці майбутнього Палацу? При вторгненні Наполеона в Росію Імператор Олександр I дає обітницю - спорудити в Москві храм в ім'я Христа Спасителя. Указ про спорудження було підписано в грудні 1812 року в Вільно, коли останні частини розбитої наполеонівської армії були вигнані з меж Росії.

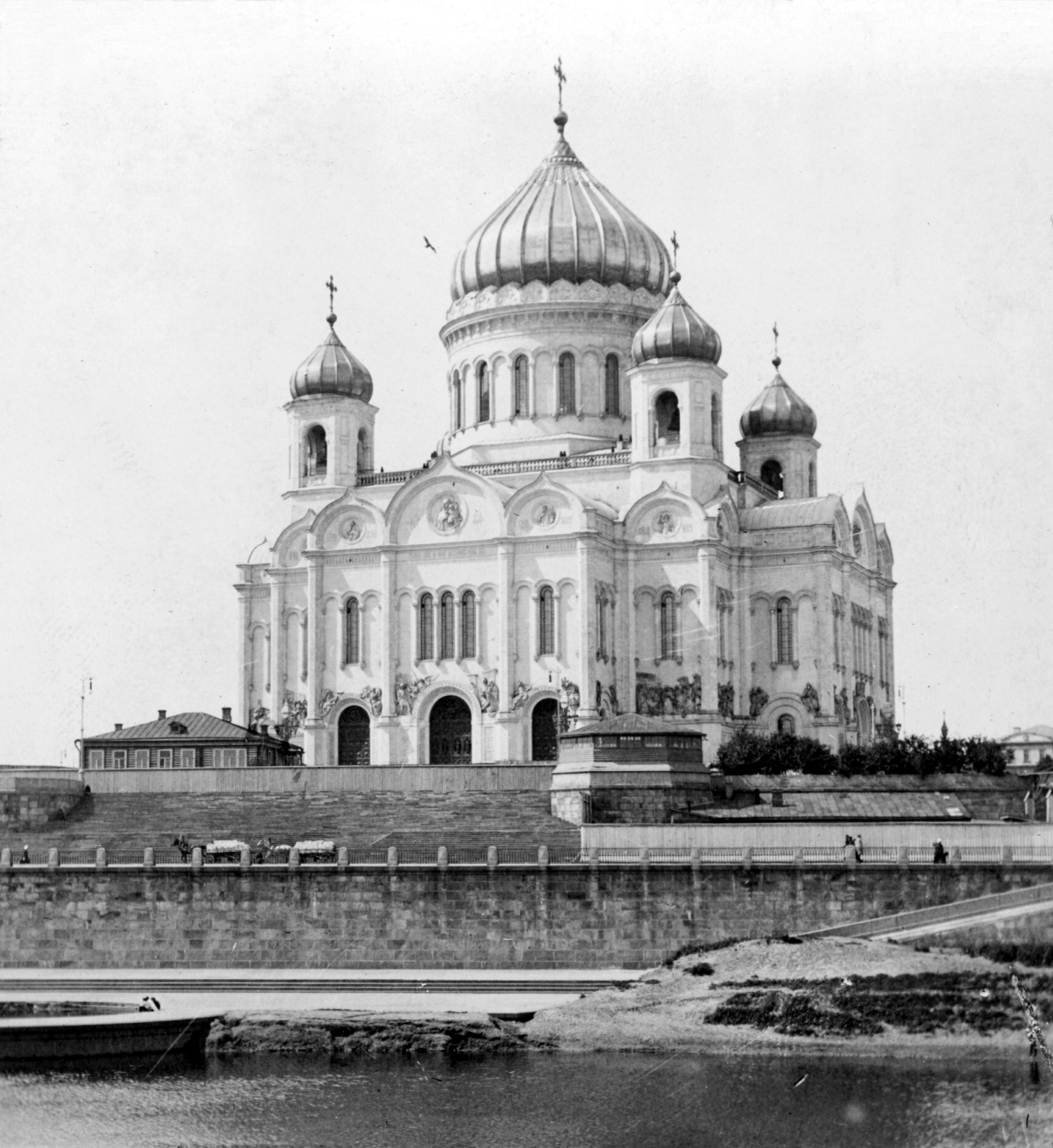

1903 рік. У 1837 р для будівництва храму був підірваний древній жіночий Олексіївський монастир, настоятелька якого прокляла це місце, пророчо заявивши, що нічого доброго на ньому стояти не буде.
Перший храм будується майже 40 років. У 1846 році зводять звід головного купола, три роки потому завершують роботи з облицювання. У 1860 році будівельні ліси, нарешті, знімають, і храм постає перед очима москвичів, але ще двадцять років після цього йде на розпис і обробку. Незважаючи на всі старання, храм Христа Спасителя народ вважає місцем бездуховним, зразком церковної несмаку.
Після повного закінчення робіт храм проіснував трохи більше 50 років. 5 грудня 1931 храм Христа Спасителя підривають.
Музейним працівникам було дозволено вивезти фрагменти храму, завдяки цьому були розібрані і переправлені в Донський монастир кілька гігантських горельєфів.
Продовжимо про проект Палацу.
Почнемо з головного - з фундаменту, на якому повинен був стояти палац 300-метрової висоти, увінчаний 100-метровою статуєю Леніна. Загальна площа будівлі повинна була скласти 11 гектарів, а вага - півтора мільйона тонн. Але цей величезний вага не розподілявся рівномірно по всій цій площі. Самій «важкою» повинна була стати центральна висотна частина - вежа, в якій розташовувався Великий Залу на 22 тисячі осіб. Зал мав круглу форму - в центрі перебувала сценічний майданчик, над якою амфітеатром піднімалися глядацькі місця. До цього величезного залу примикали вестибюлі, фойє і інші невеликі (в порівнянні з Залом) приміщення. Всі ці приміщення в цілому отримали назву «стилобат» (в давньогрецькій архітектурі так називалася верхня частина цоколя храму, на якій встановлювалася колонада). Ця гігантська вежа повинна була займати площу в гектара і важити 650 тисяч тонн (одну п'яту ваги всієї будівлі). Колони каркаса нью-йоркського хмарочоса «Емпайер Стейт Білдінг» (383 метра, найвища будівля в світі на той момент) тиснули на землю із силою в 4700 тонн, а колони вежі Палацу Рад повинні були нести навантаження від 8 до 14 тонн кожна.
З подібними навантаженнями на грунт будівельники ніколи ще стикалися. Так що, вимоги до грунту і фундаменту, на якому буде височіти будівля - символ нової епохи висувалися особливі. Для дослідження грунту вперше в Радянському Союзі було застосовано так зване крупноколонковое буріння - грунт піднімався у вигляді циліндрів довгою 1 метр, і діаметром в 10-12 сантиметрів. Було пробурено понад сто свердловин глибиною 50-60 метрів. У самому центрі майбутньої будівельного майданчика знаходився скелястий ділянку - свого роду півострів, вдається в м'який грунт. На глибині 14 метрів починалися міцні породи - спочатку десятиметровий шар вапняків, потім слідував шестиметровий глинисто-Мергельна пласт, потім починався ще один шар вапняків, але більш щільний ніж перший. Потім знову глина і знову вапняки. Свого роду бутерброд. Ці породи утворилися мільйони років тому в кам'яновугільний період, а потім вони витримали вагу льодовиків, незрівнянно більш важких, ніж гігантське будівля Палацу. Так що, підземний скелястий півострів ідеально підходив для будівництва - саме тут повинна була підніматися найвища в світі башта.
Клікабельно 1700 рх

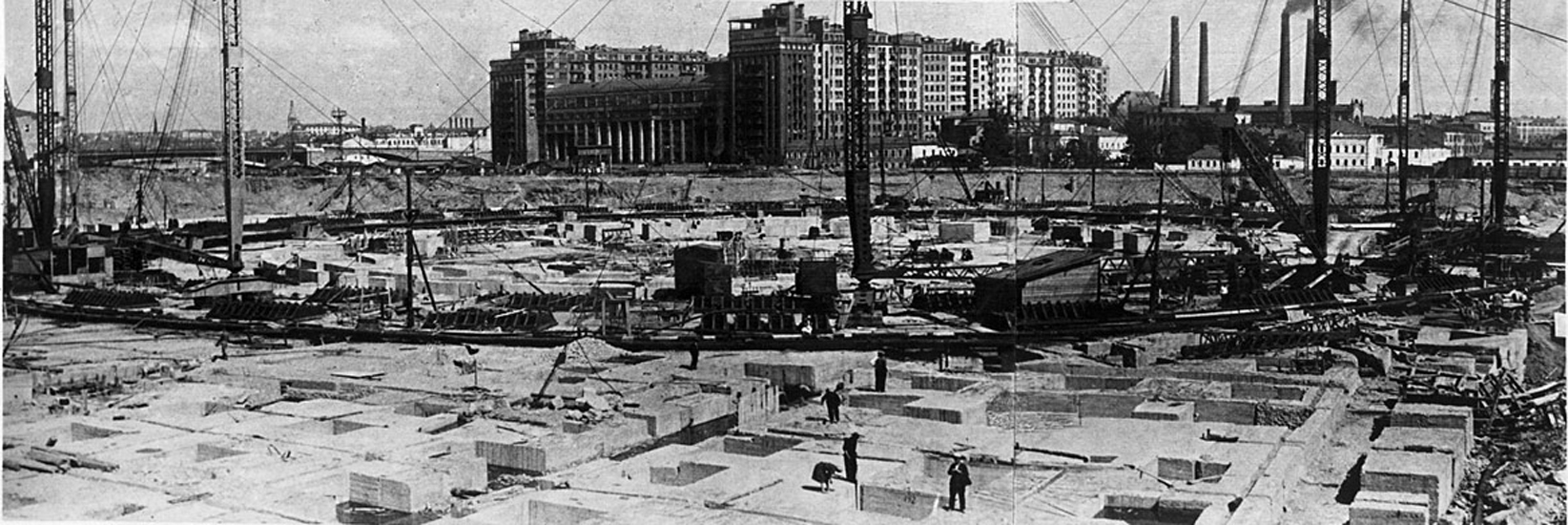

Фундамент вежі був двома концентричних бетонних кільця діаметром 140 і 160 метрів. Вони розташовувалися на другому вапняковому шарі на глибині 30 метрів. Але перш, ніж заливати бетон, будівельники викопали величезний котлован. Для того, щоб стінки котловану не обрушилася під впливом підгрунтових вод в СРСР вперше застосували так звану «бітумізація» грунту - навколо котловану пробурили 1800 свердловин. В кожну свердловину вставлялася труба з дрібними отворами в стінах. У ці труби під великим тиском закачувався бітум, нагрітий до температури в 200 градусів. Через отвори в трубах бітум просочувався в грунт, заповнював усі щілини і порожнини і застигав. Навколо котловану була утворена водонепроникна завіса. Вірніше, майже водонепроникна. Але з тією водою, яка все ж просочувалася в котлован успішно справлялися насоси. Щоб вирішити проблему з грунтовими водами раз і назавжди - під майбутнім фундаментом побудували свого роду «чашу» з чотирьох шарів азбестового картону, просоченого бітумом. Тепер можна було приступати до закладці циклопічного фундаменту. Спеціально для цієї мети неподалік від будмайданчика побудували бетонний завод, обладнаний за останнім словом техніки кінця тридцятих років. Останнім словом техніку в ту пору були величезні автоматичні бетономішалки. До місця будівництва бетон доставлявся в котлован в металевих «цебрах». В кожну таку цебер містилося 4 тонни бетону. За допомогою підйомного крана «бадді» опускалися в котлован, робочий вибивав клямку, яка утримує дно.
Клікабельно 2500 рх
Вилився бетон утрамбовували так званими вібраторами - металевими булавами, вібруючими під впливом, що обертаються всередині, ексцентриків. Твердея ( «схоплюючи», якщо говорити на будівельному сленгу) бетон зменшується в об'ємі (так звана «усадка»). З огляду на величезні розміри фундаменту, усадка могла привести до утворення тріщин. Але будівельники легко вирішили і цю проблему - кільця фундаменту робилися не суцільними, вони складалися з бетонних блоків з проміжками між ними. Як тільки блоки затвердевали, проміжки заливалися свіжим бетоном. Виходило монолітне бетонне кільце. Обидва кільця пов'язані між собою 16 радіальними стінами. А зверху над кільцями фундаменту були встановлені ще два кільця із залізобетону. Ці кільця так само пов'язані між собою 32-ма залізобетонними балками.
Фундаменти інших, не настільки масивних, частин будівлі, представляли собою просто бетонні стовпи з поперечником в 60 метрів. Оскільки, навантаження на них була не такою величезною, ці бетонні стовпи встановлювалися на верхньому шарі вапняку. Всього на будівництво фундаментів Палацу було потрібно 550 тисяч кубометрів бетону. Над фундаментом вежі мали розташовуватися підвальні поверхи, в яких розмістилися б технічні служби - опалення, освітлення, водопровід, каналізація і т. Д. Для прокладки незліченних труб і проводів в бетонних стінах підвалу потрібно прокласти спеціальні канали, настільки великі, що люди могли б ходити в них не нахиляючись. Найглибшої точкою підвалу повинен був стати трюм Великої зали - 10 метрів нижче рівня грунтових вод. Пол трюму, згідно з проектом, повинен був представляти собою бетонну плиту товщиною 8 метрів, один квадратний метр такої підлоги важив би 18.4 тонни.
Будівництво Палацу Рад
Будівництво Палацу Рад
До війни встигли побудувати фундамент висотної частини Палацу і почали монтувати сталевий каркас будівлі. На жаль, після 22 червня 1941 року бетон, граніт, сталь, арматура потрібні були для зовсім інших цілей. Після війни над Москвою піднеслися інші висотки, більш скромні за розмірами. Фундамент Палацу використовувався при будівництві найбільшого в світі плавального басейну. А в дев'яності роки на цьому ж фундаменті відновили Храм Христа Спасителя, знесений в грудні 1931 року.
Тепер поговоримо про сталевому каркасі, основі трьохсотметровий Палацу, увінчаного стометрової статуєю Леніна. Для будівництва цього каркаса була розроблена спеціальна високоміцна марка стали - ДС.
Каркас повинен був монтуватися на двох кільцевих бетонних фундаментах. Діаметр внутрішнього кільця становив 140 метрів, зовнішнього - 160. На кожне з кілець доводилося по 34 сталеві колони, кожна з яких повинна була витримати навантаження в 12 тисяч тонн - це вага товарного поїзда з шестисот вагонів. Площа поперечного перерізу кожної колони - 6 квадратних метрів, на такій площі цілком вміститься легковий автомобіль. Колони спиралися на клепаний сталевий башмак, під яким, прямо в кільцевому фундаменті укладаються 4-5 литих сталевих плит.
Всі 64 колони через кожні 6-10 метрів з'єднуються між собою по горизонталі двотавровими сталевими балками. Такі ж балки з'єднують і кожні дві колони, розташовані на одному радіусі.
До висоти 60 метрів колони йшли вертикально вгору, потім на протязі 80 метрів йшли під невеликим кутом. А з висоти 140 метрів колони знову йшли вертикально. На висоті 200 метрів колони зовнішнього кінця обривалися, а вгору тяглися тільки колони зовнішнього ряду. У тих місцях, де колони повинні були переходити в з вертикального положення в похиле, повинні були ставитися так звані розпірні кільця. Поверхня такого кільця утворювала цілий проспект шириною 15 метрів.
Клкіабельно 1600 рх
Крім основного каркасу, біля Палацу повинен був бути і допоміжний. Величезні колони основного каркасу перебували б на значній відстані один від одного, їх міцності не вистачило б, щоб витримати вагу стін і міжповерхового перекриття величезної будівлі. Призначення другорядного каркаса - «збирати» навантаження і передавати їх на потужний основний каркас. Другорядний каркас теж складався з балок і колон, але всі його елементи робилися зі сталі менш міцною, ніж ДС. Але від звичайної будівельної стали ця сталь відрізнялася добавкою міді. Міцності така добавка не додає, але підвищує опірність іржавіння. Балки допоміжного каркаса розташовувалися б там, де вони необхідні, доповнюючи каркас основної.
Поверх балок другорядного каркаса повинні були встановлюватися перекриття - залізобетонні плити товщиною 10 сантиметрів. На ці перекриття укладаються підлоги. Товщина підлог теж повинна була бути великою - адже в підлогах має пролягати труби і електропроводка. Загальна вага сталевого каркаса Палацу Рад повинен був скласти 350 тисяч тонн. На виготовлення циклопічної сталевої конструкції працював цілий ряд заводів в Москві і за її межами. На них виготовлялися так звані «монтажні елементи» - відрізки колон, балок і кілець. Довжина кожного такого елемента не повинна була перевищувати 15 метрів - в іншому випадку їх було б неможливо перевозити залізницею і піднімати кранами.
У Москві неподалік від Ленінських гір був побудований спеціальний завод, на якому всі ці елементи готувалися до монтажу - просверливались отвори для заклепок, на спеціальних верстатах обточувалися торці колон. Після такої обробки деталі каркаса відправлялися на будівельний майданчик. Для монтажу використовувалися 12 кранів, вантажопідйомністю 40 тонн кожен. Після того, як каркас досягне висоти, до якої крани не зможуть дотягнутися, 10 кранів повинні були бути змонтовані на балках зовнішнього кільця основного каркасу. Два крана повинні були передавати їм вантажі з землі. Надалі планувалося зменшити кількість кранів на «верхотурі», а монтажем статуї повинен був займатися всього один підйомний кран.
Монтаж каркаса почався в 1940 році. До початку війни він досяг висоти в 7 поверхів. Під час війни сталь ДС пішла на виготовлення протитанкових їжаків, а коли запаси підійшли до кінця, були демонтована і вже побудована частина каркаса. Апофеоз не вийшов, і тоді, розчистивши майданчик від будівельного мотлоху, на цьому місці будують відкритий плавальний басейн "Москва", в якому близько 30 років взимку і влітку безтурботно плавають москвичі.

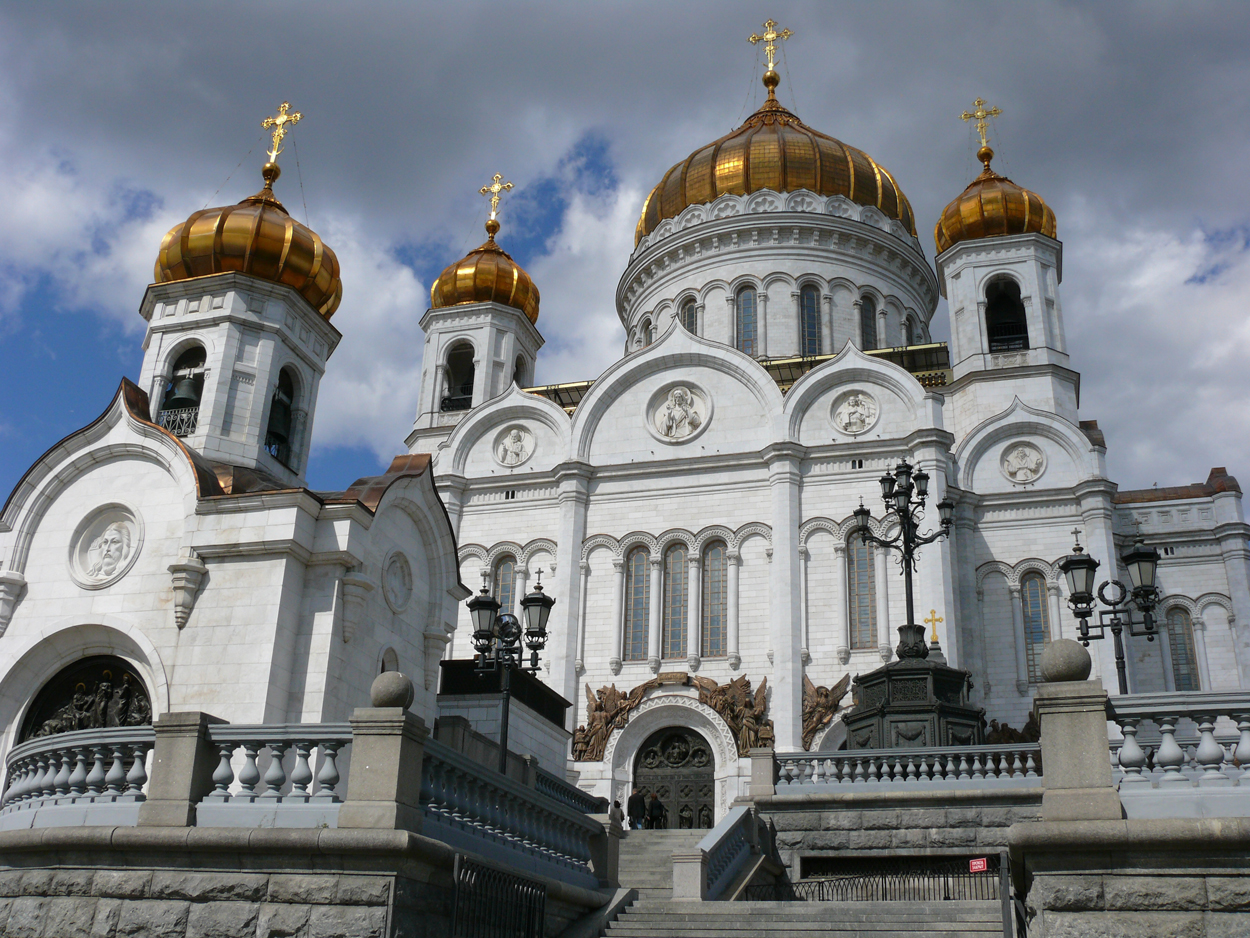

Ну а що зараз на цьому місці ви все знаєте ...
